Диммерний блок для сценічних софітів постійно вимикається

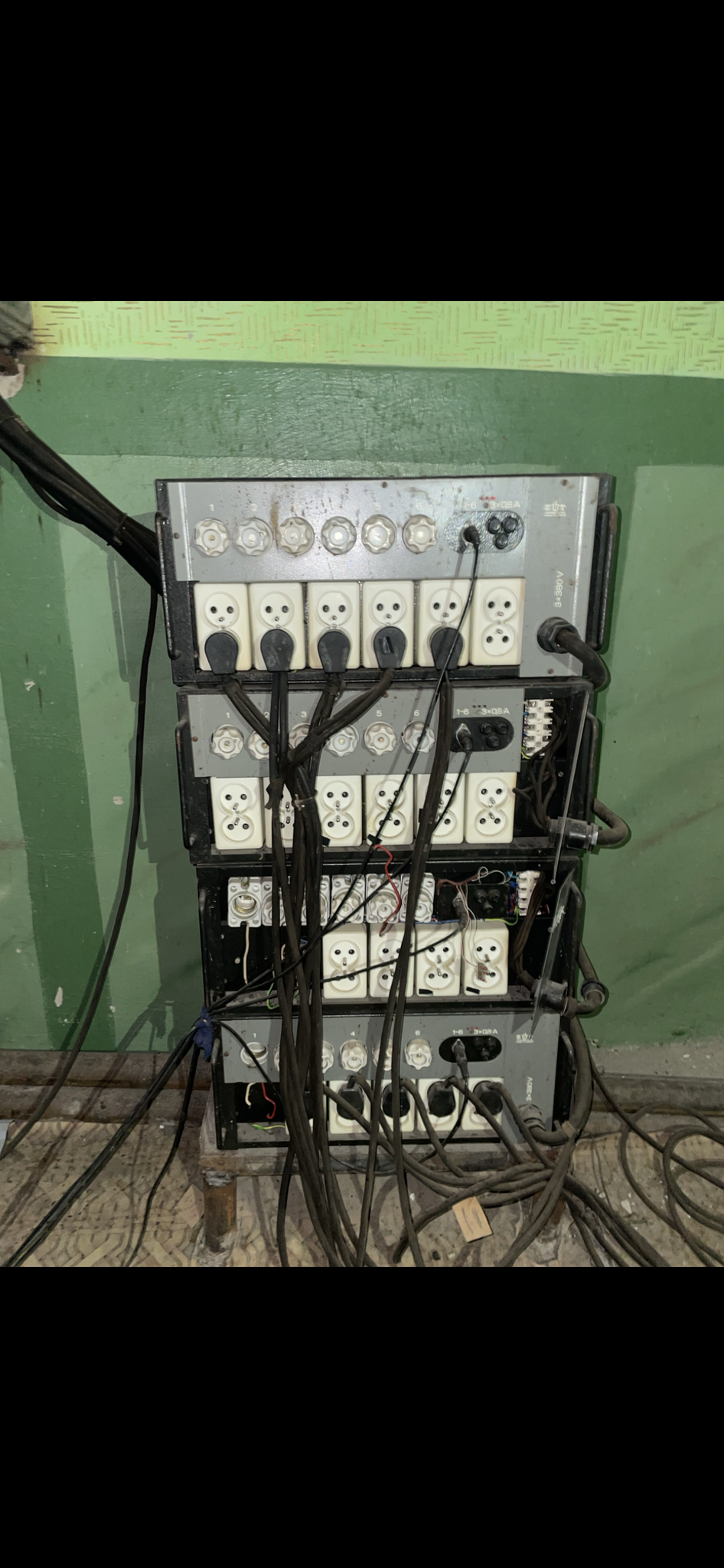

Знайшли у будинку культури такий диммерний блок для сценічних софітів. Раніше на сцені було приблизно 25 кВт світла, зараз ледве набирається 2 кВт, але чомусь постійно вибиває головний автомат, навіть коли ввімкнено небагато світла.

Підозрюю, що проблема може бути саме в цьому блоці (можливо коротке замикання або стара проводка).

Може хтось знає точно що це за модель, як воно правильно працює і чи може воно давати таку проблему?

Буду вдячний за будь-яку інформацію.

Ці характерні ручки-«баранці» (схожі на вентилі сантехніки) — це візитна картка радянського та раннього пострадянського світлового обладнання. З ймовірністю 95% перед вами легендарна серія «РОТОН» (наприклад, РОТОН-12 або РОТОН-6) або подібний пристрій виробництва заводу «Театральне обладнання».

Що це за звір?

Це аналоговий тиристорний диммерний блок. Ось чому він виглядає саме так:

• Ручки-регулятори: Ці масивні круглі ручки — це потенціометри для ручного керування яскравістю кожного каналу безпосередньо на блоці. Вони такі великі, щоб освітлювач міг плавно регулювати світло навіть у темряві «на дотик».


• Призначення: Такі блоки використовувалися в невеликих БК, школах або театрах-студіях. Вони часто не мали DMX (цифрового входу), а працювали або автономно, або через аналоговий пульт (напругою 0-10В).


• Силова частина: Всередині зазвичай стоять важкі дроселі та потужні тиристори. Вони дуже надійні в плані «заліза», але страшно гудуть (видають характерний електромагнітний писк) при димуванні.


1. Навантаження: Ці пристрої розраховані виключно на лампи розжарювання (галогенки). Сучасні LED-прожектори до них підключати категорично не можна — вони просто згорять або будуть постійно мерехтіти.


2. Роз'єми: Скоріш за все, там стоять старі радянські роз'єми (типу ШР) або звичайні розетки, які вже можуть бути розхитані.


3. Безпека: Обов'язково перевірте заземлення. У цих моделях корпус металевий, і за десятиліття ізоляція на внутрішніх дротах могла пересохнути.


Це справжній «old school» світлової інженерії. Якщо ви плануєте його використовувати, він цілком робочий для створення ретро-атмосфери з лампами потужністю 500–1000 Вт.

Кирил591

Підозрюю, що проблема може бути саме в цьому блоці (можливо коротке замикання або стара проводка).

Буду вдячний за будь-яку інформацію.

Ваша підозра дуже влучна. Ситуація, коли навантаження впало в 12 разів (з 25 кВт до 2 кВт), а автомати все одно «вибивають», однозначно вказує на технічну несправність або критичну невідповідність обладнання.

Ось основні причини, чому ваш старий диммерний блок (на кшталт «Ротона») може спричиняти таку проблему:

1. Струми витоку на корпус

Це найпоширеніша біда старого обладнання. За десятиліття ізоляція всередині блоку пересихає і тріскається.

• Як це працює: Навіть якщо коротке замикання не «глухе», частина струму може «шити» на металевий корпус. Якщо у вашому щитку стоїть сучасне ПЗВ (УЗО) або диференційний автомат, він вибиватиме миттєво, навіть якщо лампи ледь світяться.


Всередині блоку стоять потужні силові елементи (тиристори) та масивні котушки (дроселі) для подавлення завад.

• Проблема: Якщо тиристор «пробитий», він може створювати величезний імпульсний струм у момент ввімкнення.


• Конденсатори: Старі паперові або електролітичні конденсатори всередині блоку з часом висихають і можуть йти в режим короткого замикання при подачі напруги.


Навіть якщо ви використовуєте лише 2 кВт, пам'ятайте: опір холодної нитки розжарювання галогенної лампи в 10-15 разів нижчий, ніж гарячої.

• При ввімкненні ламп на повну потужність відбувається короткочасний стрибок струму. Старий диммер може не мати системи «м’якого старту», і сумарний імпульс вибиває автомат, який уже «втомився» від віку або перегріву.


Якщо ви змінили лампи на LED, а диммер залишився старим:

• LED-лампи категорично не можна димувати старими тиристорними блоками! Це створює величезні мережеві завади, які можуть сприйматися автоматом як коротке замикання.


• Також перевірте роз’єми на виході з блоку. Через високу вологість на сценах там часто утворюється окислення, яке під навантаженням починає «іскрити».


1. Тест методом виключення: Від’єднайте диммерний блок від мережі фізично (витягніть вилку або відкрутіть дроти). Якщо автомат у щитку перестав вибивати при ввімкненні іншого обладнання — проблема точно в блоці.


2. Перевірка «на іскру»: Огляньте місця входу кабелів у блок. Часто дріт перетирається саме на вході в металевий корпус.


3. Заміна автомата: Якщо головний автомат дуже старий (чорний радянський АП-50 або ранні модульні моделі), він міг просто «підгоріти» за роки роботи на 25 кВт. Його тепловий розціплювач тепер може спрацьовувати на набагато менших струмах.


4. Важливо: Якщо ви перейшли на сучасне LED-світло (прожектори, які мають власну вилку і вмикаються просто в розетку), цей диммерний блок вам взагалі не потрібен. Він лише псує синусоїду напруги та створює небезпеку пожежі.
